電梯運行狀態監控方案

電梯監控管理系統用于實時監控電梯運行狀態的系統。該系統可用于樓宇智能化改造項目、電梯監控智能化項目、小區、學校、醫院、商廈等物業、維保集中監控。本系統用來實時監控和顯示電梯運行狀態，通過有線網絡將電梯運行實時狀態數據傳輸至電梯運行實時監控平臺同時能夠上報都云平臺。

方案解讀

一、系統

1 系統架構圖

如下圖1.1 本方系統架構包括電梯狀態監控主機、電梯狀態協議處理器、網絡模塊三部分。

電梯運行狀態監控方案

圖1.1 系統架構圖

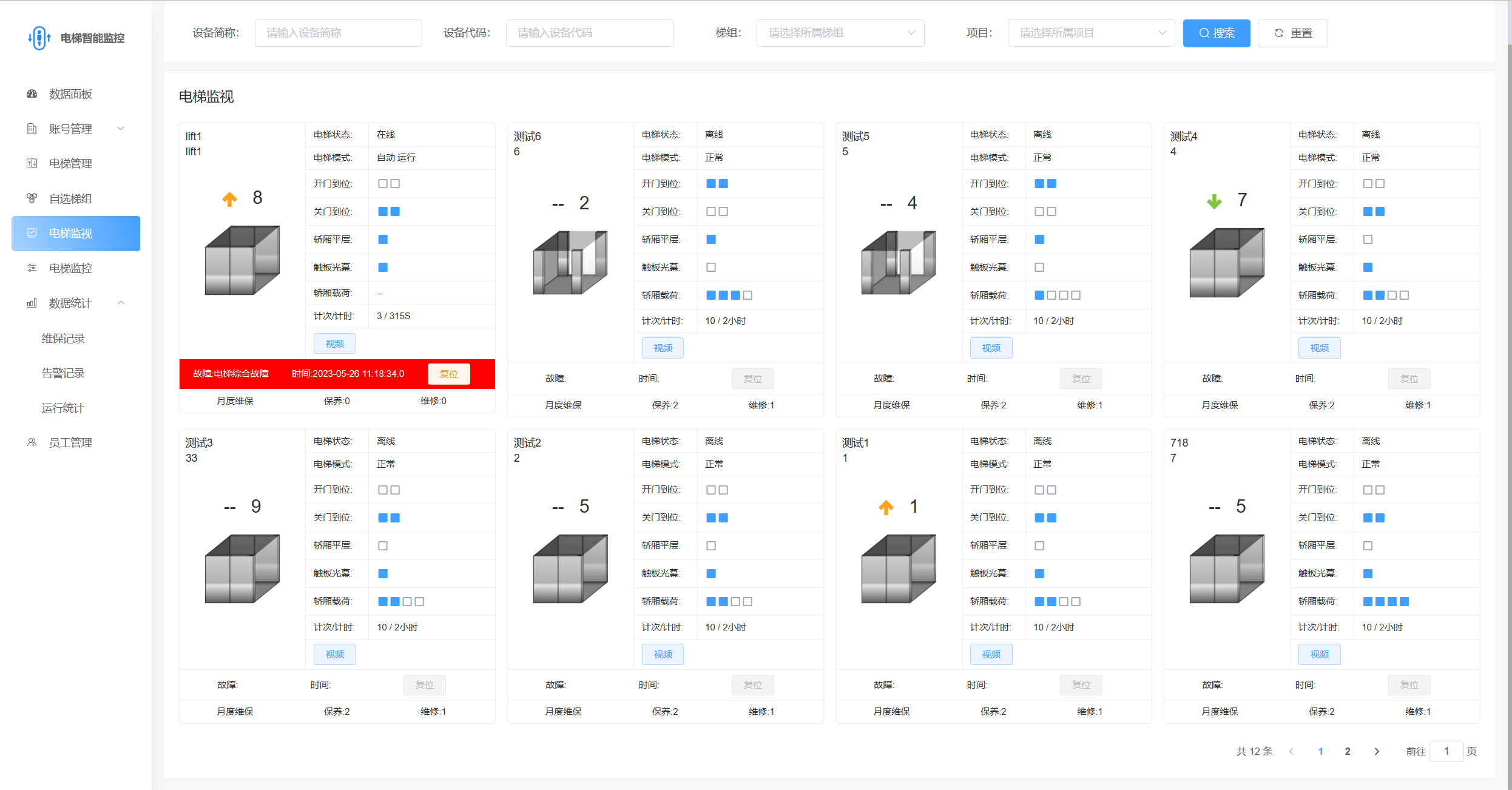

? 監控主機：監控主機電腦，用于展示電梯狀態數據；

? 網絡模塊：網絡信號采集器，通過網絡方式匯集、處理電梯狀態信息至電腦；

? 協議數據處理器：通過總線對電梯控制系統的控制，可對樓層、方向、狀態、故障信號進行采集處理；可以支持采集所有品牌電梯的狀態，無須安裝額外的傳感器，設備安裝簡單便捷。

2 系統采集電梯點位

? 監測電梯狀態（包括：當前樓層、運行方向、電梯開關門、鎖梯、檢修、退出服務、消防等）。

二、設備及布線

1 布線

1.1 監控室距離電梯機房超過500米，部署網線，采用超5類屏蔽線，網線部署到電梯機房控制柜處，預留2米安裝余度，確保監控室網絡和電梯機房的網絡在一個局域網相同網段。

1.2 監控室距離電梯機房較近時，采用兩芯雙絞屏蔽線，RVVSP 2x0.75；監控中心到電梯之間通信線不得有接頭；總電纜長度不得超過500米。

2 設備介紹

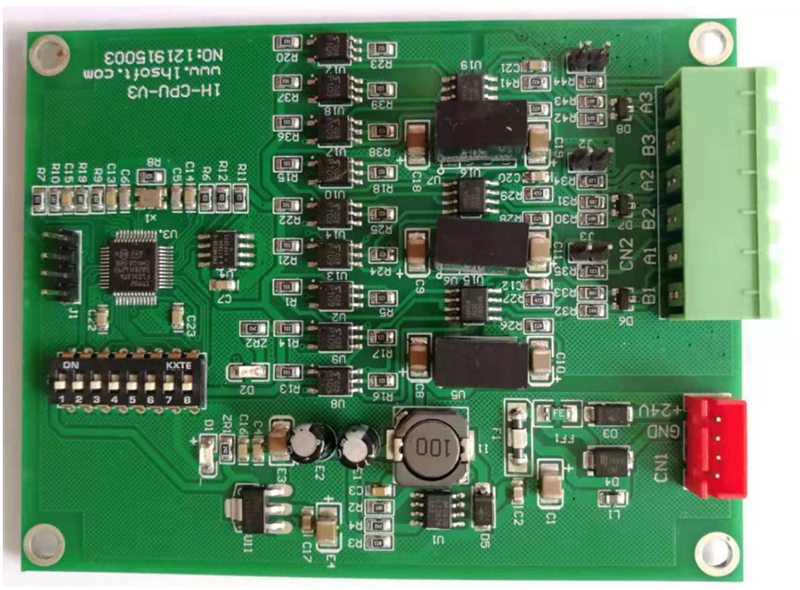

2.1 協議數據處理器


外形尺寸:	100mmX36mmX20(長X寬X厚)	觸發方式:	外部輸入
工作溫度：	-25℃~65℃	工作電壓：	DC 24V
通訊方式：	RS485	工作濕度：	≤95%，不凝露（常溫）
功耗：	≤5W	通信方式	總線

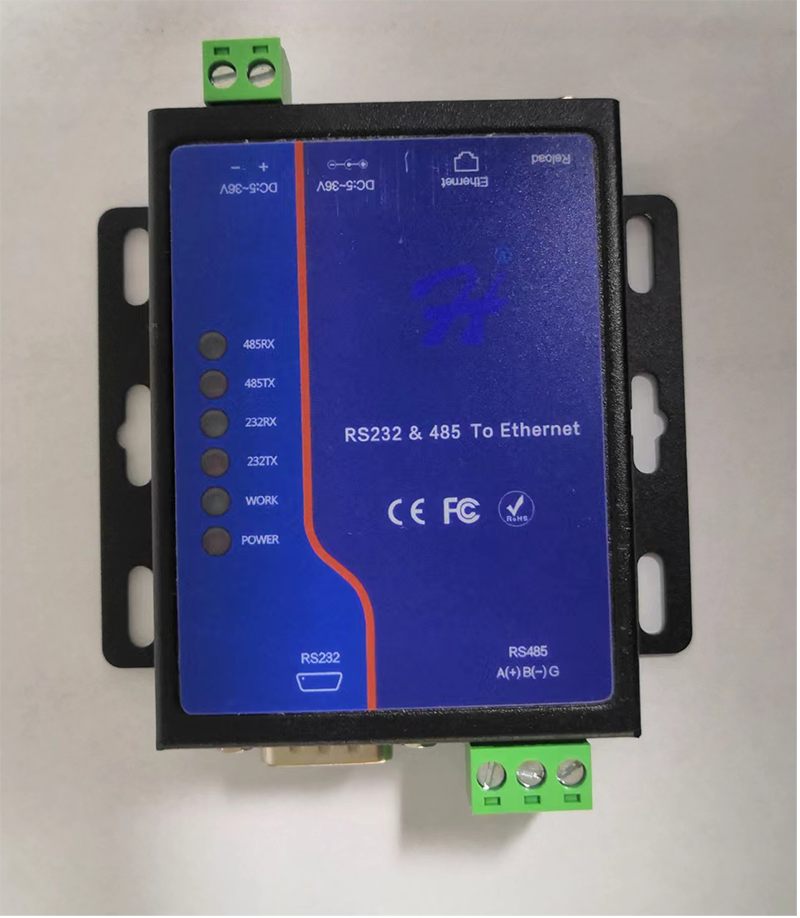

2.2 網絡模塊


外形尺寸:	123mmX112mmX28(長X寬X厚)	端口數:	RS2321/RS4851
網絡協議：	TCP、UDP、DNS、FTP	工作電壓：	DC 9V~36V
工作溫度：	-25℃~65℃	工作濕度：	≤95%，不凝露（常溫）
